| 品牌：瑞视 | 型号：RS650 | 尺寸：650*500*6MM |
| 加工定制：是 | 类型：OpenCV | 适用范围：光学系统标定校正 |
| 重量：8kg | 规格：50 |
金属基底的标准板的应用主要针对于大视场的视觉测量系统的标定方案。采用高精度的加工工艺，在热膨胀系数较低的航空氧化铝金属材料上加工测试标准图，满足客户的大视场标定测量需求。
行业应用 prefix = o ns = "urn:schemas-microsoft-com:office:office"

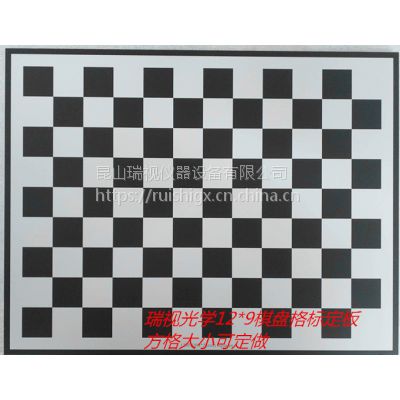

OpenCV标定板是为高校、研究单位和机器视觉集成商研制的高精度标定工具，通过开源的OpenCV标定软件能够方便的获得相机的标定结果数据，确认光学系统的性能，确定摄像镜头分辨率。***棋盘格标定板，可兼容于大多数图像处理算法的标定算法
标定板的应用
1.在机器视觉中、图像测量、摄影测量、三维重建等应用、镜头畸变校正。
2.确定物理尺寸和图像像素间的换算关系。
3.确定空间物体表面某点的三维几何位置与其在图像中对应点之间的相互关系，建立相机成像的几何模型
怎样选择合适的标定
根据视场大小选择合适的标定板，OpenCV标定板建议标定板图案尺寸为视场的1/2左右，标定板图形数量按要求而定，OpenCV可支持传统Halcon标定板。halcon文档中建议标定板图案尺寸至少要大于1/4视场，小于整个视场，拍摄15-20幅标定图像；个人建议标定板图案大于1/3视场，小于整个视场，标定图像数量视要求而定；对于halcon12版本的标定板，建议标定板图案大于视场区域，不同姿态标定图像5幅左右；halcon12版本的标定板目前只支持halcon12，但halcon12版软件可使用之前版本的标定板。
外形尺寸 | 图形尺寸 | 格子尺寸 | 阵列 | 备注 |
100*80 | 60*45 | 5*5 | 12*9 | 可定做 圆点、棋盘格 等各种图案 |
160*130 | 120*90 | 10*10 | 12*9 | |
220*170 | 180*135 | 15*15 | 12*9 | |
280*220 | 240*180 | 20*20 | 12*9 | |
330*260 | 300*225 | 25*25 | 12*9 | |
400*300 | 360*270 | 30*30 | 12*9 | |
以上是常用规格，产品众多不一一列出，可按照图纸要求订做 | ||||
1. 接受非标准标定板定制，只要您提供图纸或者参数即可，免费为您绘制工程图纸；
2. 非标准标定板定制的费用一般会比较贵（如果批量，价格也会便宜），请尽量选择标准标定板；
3. 图纸确定后，2-3个工作日即可完成标定板的制作；
4. 标定板的图案尺寸公差***±10μm，标定板外形尺寸公差±（1-2）mm；
5. 定制的标定板，如不是我方原因，不接受无理由退货，请理解
